这个之前其实也做过，不过是使用web，没有使用命令做，在补充一下吧！

防火墙双机热备主要有以下两种工作模式：

主备备份模式：在这种模式下，两台防火墙设备分为主设备和备设备。平时业务流量由主设备处理，备设备处于待机状态，仅在主设备故障时才接管业务。

负载分担模式：两台防火墙设备共同处理流量，彼此分担负载，提高整体的处理能力和效率。当某一设备故障时，另一设备会接管其流量。

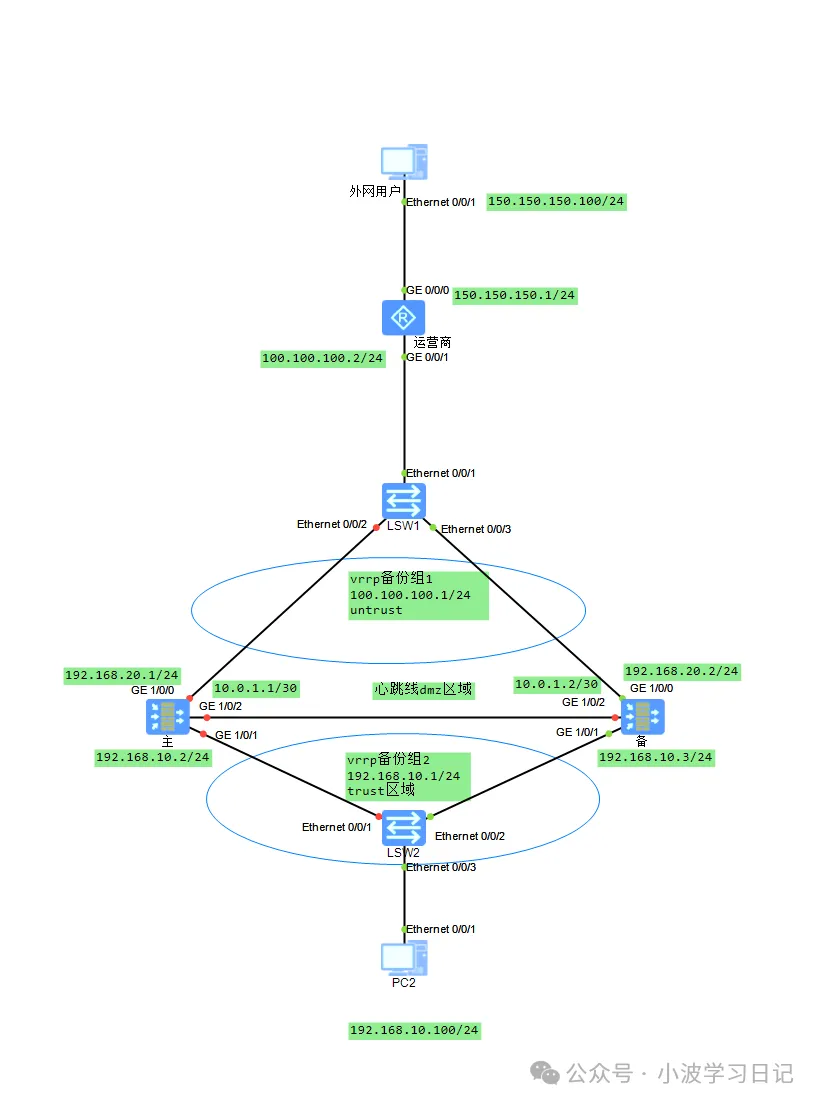

拓扑图如下：

每一个接口我都已经备注好，正常配置就可以了！

外网设备我就不演示了！根据图片配置就可以了！

主防火墙：

[USG6000V1]int g1/0/0 （连接外网）[USG6000V1-GigabitEthernet1/0/0]ip add 192.168.20.1 24[USG6000V1-GigabitEthernet1/0/0]vrrp vrid 1 virtual-ip 100.100.100.1 24 active（当前设备为Master角色（优先抢占）） [USG6000V1]int g1/0/2 （心跳线）[USG6000V1-GigabitEthernet1/0/2]ip add 10.0.1.1 30[USG6000V1]int g1/0/1 （连接内网）[USG6000V1-GigabitEthernet1/0/1]ip add 192.168.10.2 24[USG6000V1-GigabitEthernet1/0/1]vrrp vrid 2 virtual-ip 192.168.10.1 24 active （当前设备为Master）[USG6000V1]firewall zone untrust [USG6000V1-zone-untrust]add int g1/0/0[USG6000V1]firewall zone dmz [USG6000V1-zone-dmz]add int g1/0/2[USG6000V1]firewall zone trust [USG6000V1-zone-trust]add int g1/0/1[USG6000V1]security-policy[USG6000V1-policy-security]rule name l-d[USG6000V1-policy-security-rule-t-u]source-zone local[USG6000V1-policy-security-rule-t-u]destination-zone dmz[USG6000V1-policy-security-rule-t-u]action permit[USG6000V1]ip route-static 0.0.0.0 0 100.100.100.2[USG6000V1]hrp interface g1/0/2 remote 10.0.1.2 （指定HRP心跳线接口为 G1/0/2，对端设备IP为 10.0.1.2）[USG6000V1]hrp enable （启用HRP功能）

备防火墙：

[USG6000V1]int g1/0/1[USG6000V1-GigabitEthernet1/0/1]ip add 192.168.10.3 24[USG6000V1-GigabitEthernet1/0/1]vrrp vrid 2 virtual-ip 192.168.10.1 standby [USG6000V1]int g1/0/0[USG6000V1-GigabitEthernet1/0/0]ip add 192.168.20.2 24[USG6000V1-GigabitEthernet1/0/0]vrrp vrid 1 virtual-ip 100.100.100.1 24 standby [USG6000V1]int g1/0/2[USG6000V1-GigabitEthernet1/0/2]ip add 10.0.1.2 30[USG6000V1]firewall zone trust [USG6000V1-zone-trust]add int g1/0/1[USG6000V1]firewall zone untrust [USG6000V1-zone-untrust]add int g1/0/0[USG6000V1]firewall zone dmz [USG6000V1-zone-dmz]add int g1/0/2[USG6000V1]security-policy[USG6000V1-policy-security]rule name l-d[USG6000V1-policy-security-rule-t-u]source-zone local[USG6000V1-policy-security-rule-t-u]destination-zone dmz[USG6000V1-policy-security-rule-t-u]action permit[USG6000V1]ip route-static 0.0.0.0 0 100.100.100.2[USG6000V1]hrp interface g1/0/2 remote 10.0.1.1 （（指定HRP心跳线接口为 G1/0/2，对端设备IP为 10.0.1.1））[USG6000V1]hrp enable（启用HRP功能）

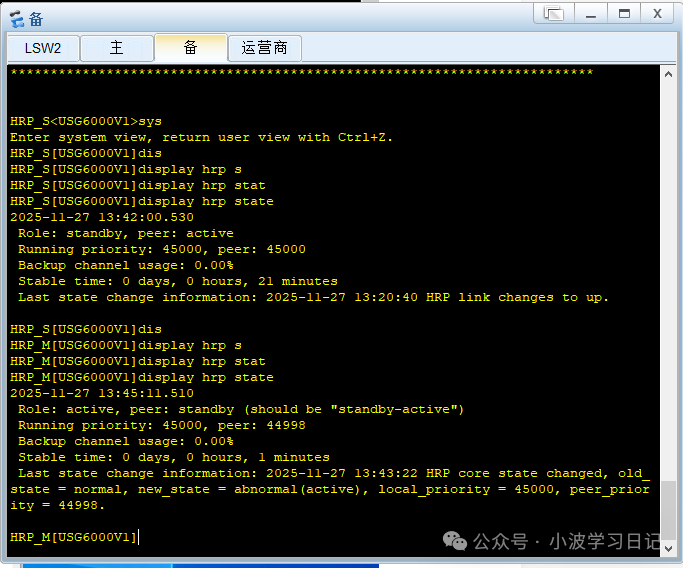

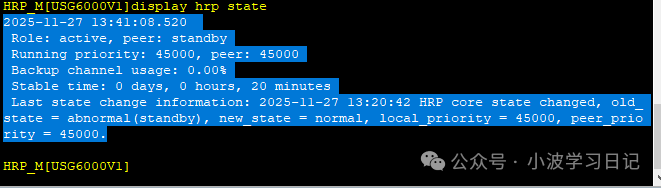

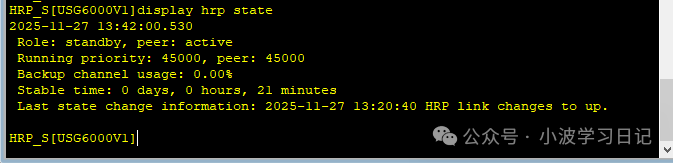

现在已经备份成功了其实，这个时候不用再设置备防火墙，策略只需要设置在主防火墙就可以了！他会自动同步到备的！

主防火墙：

HRP_M[USG6000V1]security-policy (+B)HRP_M[USG6000V1-policy-security]rule name t-u (+B)HRP_M[USG6000V1-policy-security-rule-t-u]source-zone trust  (+B)HRP_M[USG6000V1-policy-security-rule-t-u]destination-zone untrust  (+B)HRP_M[USG6000V1-policy-security-rule-t-u]action permit  (+B)HRP_M[USG6000V1]nat address-group 1  （为什么要创建这个，因为是虚拟地址不能使用ensy ip 设置所以需要设置地址池）HRP_M[USG6000V1-address-group-1]section 0 100.100.100.1 100.100.100.1HRP_M[USG6000V1]nat-policy  (+B)HRP_M[USG6000V1-policy-nat-rule-sw]source-zone trust  (+B)HRP_M[USG6000V1-policy-nat-rule-sw]destination-zone untrust  (+B)HRP_M[USG6000V1-policy-nat-rule-sw]action source-nat address-group 1 （将源IP替换为地址组1（即VRRP虚拟IP 100.100.100.1））

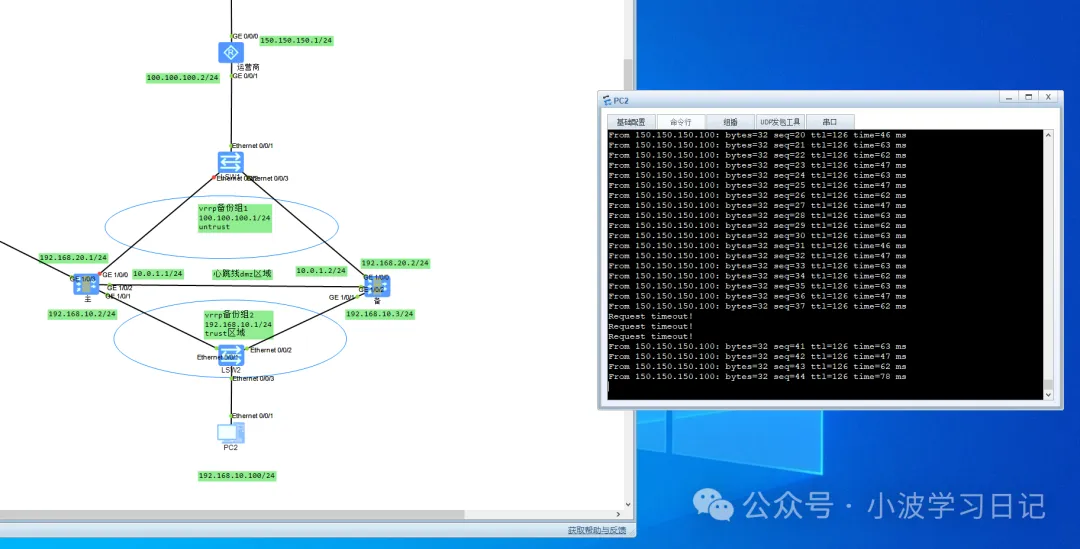

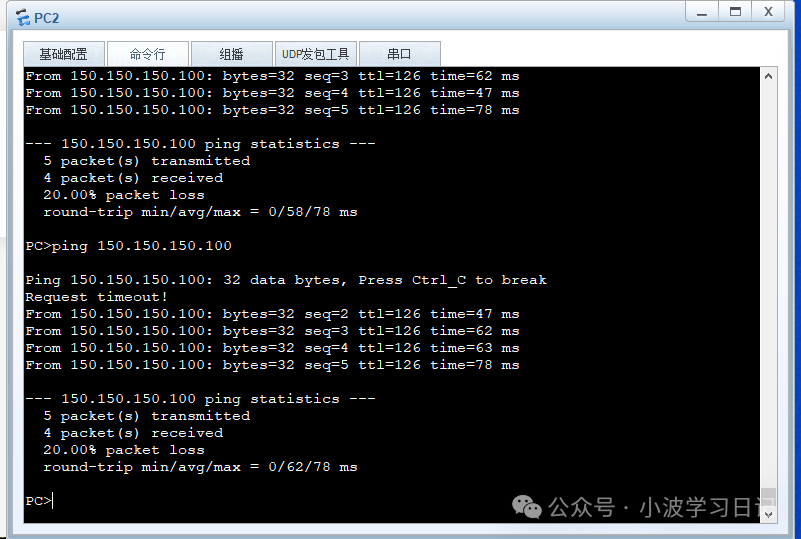

然后咱们测试一下！pc ping一下外网！
