在日常运维过程中，运维人员通过远程方式来管理服务器，经常会遇到服务器出现无法远程登录情况，只能安排现场人员进机房来，如果服务器配置了ipmi管理地址，就会方便很多。


IPMI是一个独立于操作系统、CPU、Blos的带外管理方式，是服务器上BMC提供的一种服务器带外管理，只要接通电源就能通过IPMI管理服务器。虽然不同厂商实现的功能不尽相同，但是日常的服务器重启、查看系统日志、查看电源状态、查看硬件状态、重装操作系统等都是可以实现的。在企业环境中，需要规划单独的服务器IPMI带外管理地址，使管理通道与业务通道分离，并且单独配置一台服务器来专门管理带外网络，这台服务器可以叫做带外管理跳板机，方便后续监控管理系统对接数据、日常维护调整，各系统模块化管理对于后续的架构变更很有必要。


带外管理架构

该架构图通过Mermaid语法实现，可直接在支持Markdown的编辑器或平台中渲染，清晰展示了运维人员通过带外管理跳板机统一管理多台服务器BMC地址的架构设计，适用于大规模服务器运维管理，小规模服务器可酌情配置带外管理网络和架构。

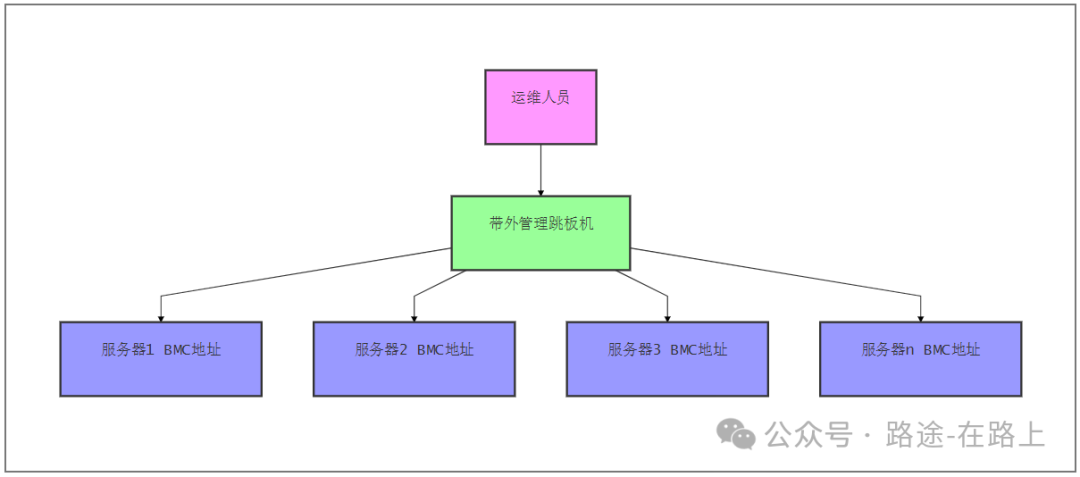

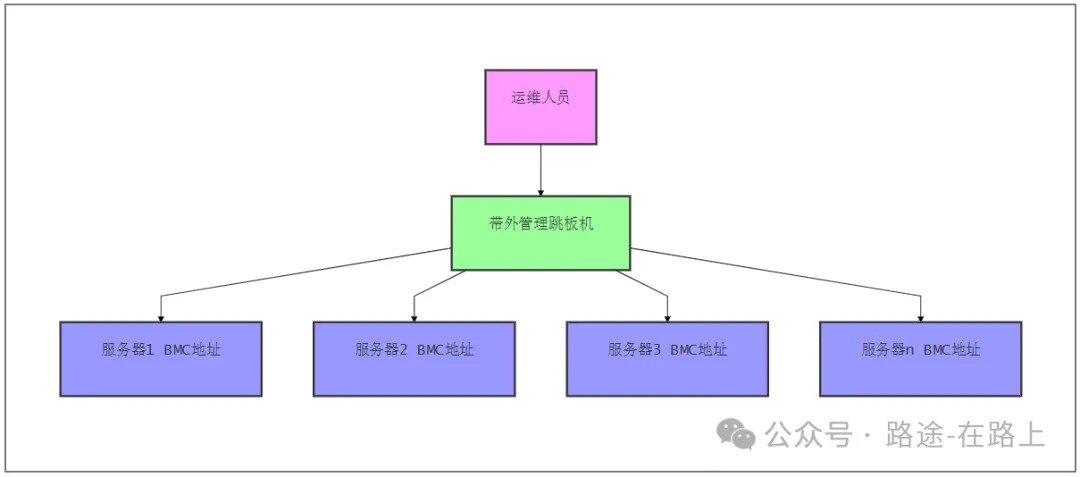

运维带外管理架构图


图表说明

  1. 节点说明：

    • 🔵 蓝色服务器节点：代表被管理的物理服务器

    • 🟣 紫色运维节点：代表运维人员操作入口

    • 🟢 绿色跳板节点：带外管理专用跳板机

  2. 连接逻辑：

    • 运维人员通过跳板机集中访问所有服务器的BMC带外地址

    • 采用星型拓扑结构，跳板机作为唯一入口点

    • 支持动态扩展服务器数量（通过BMC地址节点复制实现）

  3. 安全特性：

    • 所有BMC访问强制经过跳板机审计

    • 支持双因素认证和操作录像

    • 跳板机部署在独立管理网络

  4. 扩展能力：

    • 可添加负载均衡器实现高可用

    • 支持对接堡垒机实现操作审计

    • 可扩展IPMI/Redfish等管理协议


跳板机服务器

带外管理跳板机作为运维管理的核心入口，需通过多层次策略配置保障安全性和可审计性，按照实际需求配置，实现基本的访问控制即可，其他功能逐步完善即可。

网络隔离：部署在单独的管理网络（vlan）,于业务网络物理隔离。







#iptables设置允许特定的ssh/https访问跳板机access-list 100 permit tcp 192.168.10.0 0.0.0.255 host 10.0.0.1 eq 22access-list 100 deny   tcp any any eq 22#禁用IPMI原始端口iptables -A INPUT -p tcp --dport 623 -j DROPiptables -A INPUT -p tcp --dport 443 -m conntrack --ctstate NEW -j ACCEPT

会话审计策略：部署castle/jumpserver等功能，关键命令告警



# /etc/rsyslog.conf 添加:msg, contains, "Command phase" /var/log/ssh_audit.log

会话超时：空闲会话自动断开




#SSH配置（/etc/ssh/sshd_config）ClientAliveInterval 300ClientAliveCountMax 3

固件安全：启用BMC签名认证




#HP iLO配置ipmitool -H 10.0.0.100 -U admin raw 0x3c 0x42 0x01 0x01  # 启用UEFI安全启动#

日志留存：审计日志留存≥180天







/var/log/ssh_audit.log {    daily    rotate 180    compress    missingok}


IPMI配置

安装ipmitool






[root@test ~]# yum provides ipmitoolLoading mirror speeds from cached hostfileipmitool-1.8.18-9.el7_7.x86_64 : Utility for IPMI control源    ：local[root@test ~]# yum -y install ipmitool-1.8.18-9.el7_7.x86_64
ipmitool命令








#ipmitool通用格式ipmitool -I connect_type -H hostname -U username -P password <command>#-I connect_type：指定连接被管理设备的方式，connect_type的取值为lanplus，表示使用IPMI v2.0规范进行远程连接#-H hostname：指定被管理设备的IP地址#-U username -P password：指定被管理设备的HDM用户名及其密码#<command>:IPMI命令执行的具体动作#-L：会话权限，默认Administrator,访客需要添加-L oem
测试带外地址连通性










[root@model ~]# cat daiwai.sh#!/bin/basha=`cat /root/test.txt`for i in $a  do    echo $i    ipmitool -I lanplus -H $i -U lebron -P 'Lebron@20230815' sol   payload status 1 3    ipmitool -I lanplus -H $i -U lebron -P 'Lebron@20230815' sol   payload status 1 5  done
开/关机












1. 查看开关机状态：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) power status
2. 开机：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) power on
3. 关机：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) power off
4. 重启：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) power reset
用户管理















1. 查看用户信息：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) user list [ChannelNo]
2. 增加用户：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) user set name
3. 设置密码：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) user set password
4. 设置用户权限：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) user priv [ChannelNo]
5. 启用/禁用用户：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) user enable/disable
ipmi地址设置















1. 查看网络信息：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) lan print [ChannelNo]
2. 修改IP为静态还是DHCP模式：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) lan set ipsrc
3. 修改IP地址：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) lan set ipaddr
4. 修改子网掩码：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) lan set netmask
5. 修改默认网关：ipmitool –H (BMC的管理IP地址) –I lanplus –U (BMC登录用户名) –P (BMC 登录用户名的密码) lan set defgw ipaddr
